NA-05 · NA-08 型（ノズルアダプター）

NA-05 · NA-08 型（ノズルアダプター）

・RoHs指令（2011/65/EU,（EU）2015/863準拠）

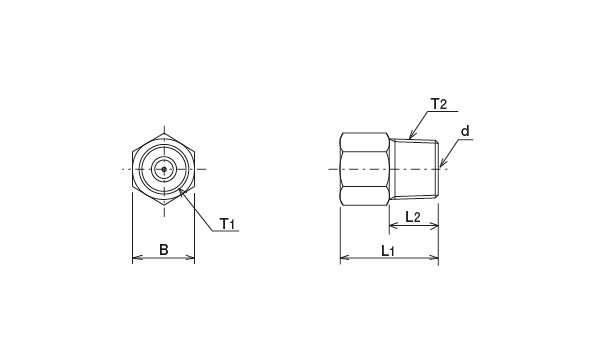

外形寸法図

NA-05 · NA-08 型（ノズルアダプター）
外形寸法図

型式

型式	コードNO.	管外径（φ）	L1	L2	T1	T2	B	d（φ）
NA-05	106974	4	16	8	M8×1	R1/8	10	0.5
NA-08	106975	4	16	8	M8×1	R1/8	10	0.8

●材質：真鍮（C3604）

DXF図面ダウンロード

STEP図面ダウンロード
