配管接続 部品
チューブエンド
外径φ4、内径φ2.5のナイロンパイプを差し込んで配管します。

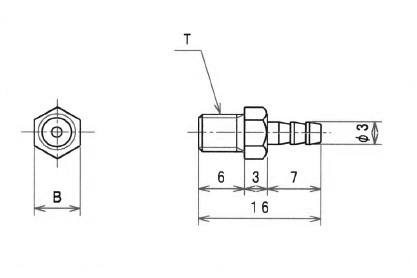

| 型式 | コードNo. | 仕様 | T | B |
|---|---|---|---|---|
| STE-4A | 106931 | ネジ込み | M4×0.7 | 6 |
| STE-5A | 106933 | M5×0.8 | 6 | |
| STE-6A | 106936 | M6×1 | 8 | |
| STE-6B | 106935 | M6×0.75 | 8 | |
| STE-8B | 106937 | M8×1.25 | 9 |

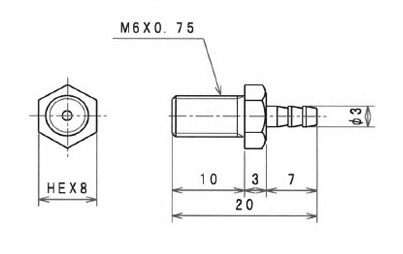

| 型式 | コードNo. | 仕様 |
|---|---|---|
| STE-6BM | 109945 | ネジ込み |

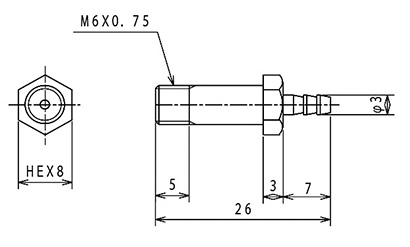

| 型式 | コードNo. | 仕様 |
|---|---|---|
| STE-6BL | 166284 | ネジ込み |

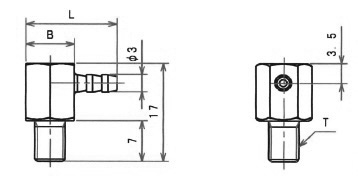

| 型式 | コードNo. | 仕様 | T | L | B |
|---|---|---|---|---|---|
| ETE-4A | 106911 | ネジ込み | M4×0.7 | 13.5 | 6 |
| ETE-5A | 106913 | M5×0.8 | 15 | 8 | |
| ETE-6A | 106916 | M6×1.0 | 15 | 8 | |
| ETE-6B | 106915 | M6×0.75 | 15 | 8 |

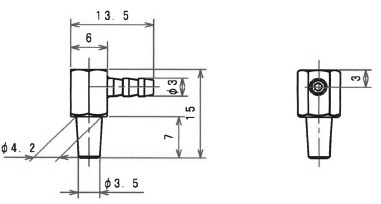

| 型式 | コードNo. | 仕様 |
|---|---|---|
| ETE-4U | 10106903 | 打ち込み |
