配管部品

配管接続 部品

チューブ・インサート(ナイロンパイプ用)

チューブ・インサート(ナイロンパイプ用)

・RoHs指令(2011/65/EU,(EU)2015/863準拠)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

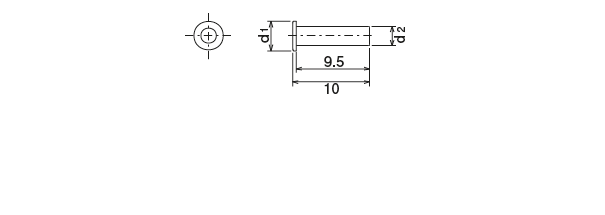

チューブ・インサート(ナイロンパイプ用) 外形寸法図

CN · CB · CS · TI 型(コンプレッション・パーツ)
 外形寸法図
型式コードNO.管外径(φ)d1(φ)d2(φ)
TI-4 106271 4 3.8 2.5
TI-6 206271 6 5.8 4
TI-8 207271 8 7.8 6

●材質:真鍮(C2680)

※TI-4:10、50、100個単位でご注文ください。
※TI-6:10、50、100個単位でご注文ください。



カタログダウンロード

DXF図面ダウンロード

STEP図面ダウンロード
